Twist S2
Acumulador de 2 serpentines para producción de ACS
01
02
Twist S2
Acumulador de 2 serpentines para producción de ACS
Acumulador de 2 serpentines para producción de agua caliente sanitaria con cuerpo en acero al carbono con tratamiento interno vitrificado anticorrosivo Dryglass. Está disponible en 5 modelos de 475 a 1.950 litros de capacidad. De serie incluye protección catódica y registro para inspección y limpieza.
95
°C
Temperatura máx. de trabajo
✓
Multienergía
1.950l
Acumulación hasta
DATI PRODOTTO
| Capacità sanitario | l | 1390 |
| Superficie di scambio serpentino superiore | m2 | 1,8 |
| Contenuto d’acqua serpentino superiore | l | 10,4 |
| Potenza assorbita serpentino superiore | kW | 47 |
| Portata nominale serpentino superiore | m3/h | 2 |
| Perdite di carico serpentino superiore | mbar | 80 |
| Superficie di scambio serpentino inferiore | m2 | 3,4 |
| Contenuto d’acqua serpentino inferiore | l | 19,5 |
| Potenza assorbita serpentino inferiore | kW | 88 |
| Portata nominale serpentino inferiore | m3/h | 3,8 |
| Perdite di carico serpentino inferiore | mbar | 499 |
| Temperatura max di esercizio | °C | 95 |
| Pressione max di esercizio sanitario | bar | 8 |
| Pressione max di esercizio serpentino | bar | 10 |
| Dispersioni | W | 162 |
| Classe di efficienza energetica | C |
PRESTACIONES AQUA CALIENTE SANITARIA (1)
| SERPENTINO SUPERIORE | ||
| Portata di punta a 40°C primi 10 minuti | l/10’ | 832 |
| Portata di punta a 40°C prima ora | l/60’ | 1756 |
| Portata in continuo 40°C | l/h | 1154 |
| SERPENTINO INFERIORE | ||
| Portata di punta a 40°C primi 10 minuti | l/10’ | 2490 |
| Portata di punta a 40°C prima ora | l/60’ | 4328 |
| Portata in continuo 40°C | l/h | 2162 |
| (1) Condizioni di funzionamento: Primario: T = 80-60°C | ||

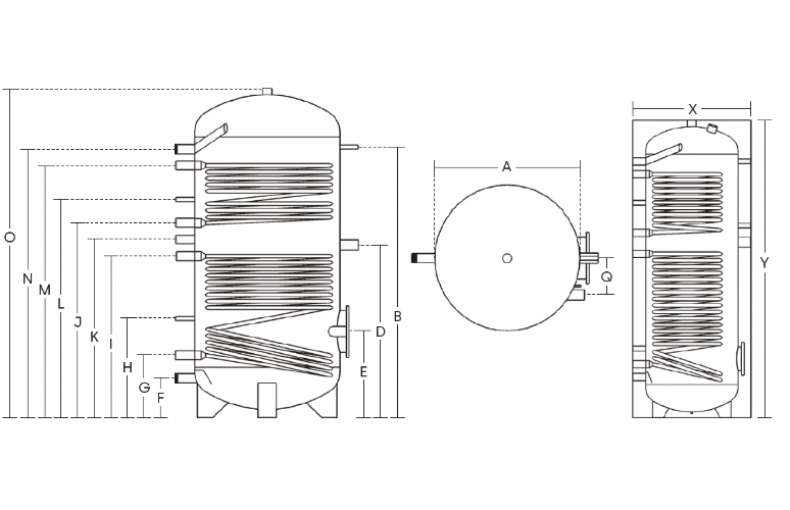

DIMENSIONES
| A | mm | 1820 |
| B | mm | - |
| C | mm | 1230 |
| D | mm | 515 |
| E | mm | 280 |
| F | mm | 415 |
| G | mm | 525 |
| H | mm | 1125 |
| I | mm | 1315 |
| J | mm | 1220 |
| K | mm | 1410 |
| L | mm | 1720 |
| M | mm | 1870 |
| N | mm | 2120 |
| O | mm | - |
| P | mm | 230 |
| Q | mm | 2185 |
| Y - Altezza totale con isolamento | mm | 2280 |
| Altezza massima in raddrizzamento | mm | 1200 |
| X - Diametro Bollitore con isolamento | Ø mm | 290/220 |
| Flangia | Ø mm | 350 |
| Peso a vuoto | kg | 0 |
ATTACCHI
| Uscita acqua calda | pulgadas | 1 ¼ |
| Anodo | pulgadas | 1/2 |
| Termometro / Sonda | pulgadas | 1 ½ |
| Resistenza elettrica | pulgadas | - |
| Attacco bancale (cieco) | pulgadas | 1 ½ |
| Entrata acqua fredda | pulgadas | 1 ¼ |
| Ritorno serpentino inferiore | pulgadas | 1/2 |
| Termostato | pulgadas | 1 ¼ |
| Mandata serpentino inferiore | pulgadas | 1 |
| Ricircolo | pulgadas | - |
| Ritorno serpentino superiore | pulgadas | 1 ¼ |
| Mandata serpentino superiore | pulgadas | 0 |
Principales características
- Acumulación en acero vitrificado “Dryglass” para ACS
- Elevada resistencia a altas temperaturas: hasta 95 °C
- Equipados de serie con brida de inspección
- Protección catódica de serie, ánodo de sacrificio en Twist S2 500 y ánodo electrónico en resto de modelos
- Conexión para resistencia eléctrica suplementaria
- Doble serpentín: Capacidad multienergía
